問題描述

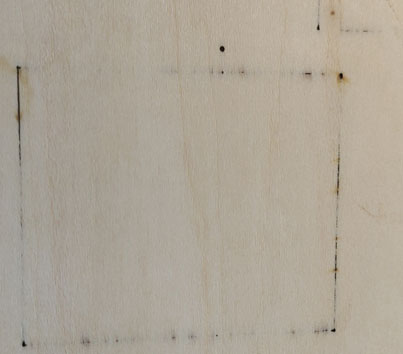

激光切割加工時，材料不能被切透

故障原因

1.焦距調試不正確

材料自身的彎曲及工作區域高度不一致，會導致切割區域各位置的焦距不同，特別是切割大幅面的圖案時。請使用強力磁鐵壓平材料，并使用調焦尺檢查工作平臺各區域高度是否一致

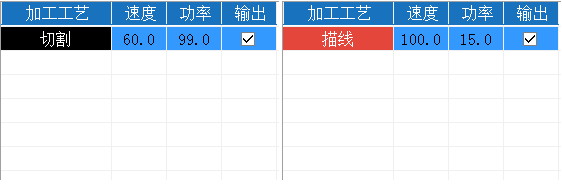

2.圖案圖層加工工藝設置錯誤

圖案圖層加工工藝設置錯誤或切割參數不正確

解決方法：檢查圖案加工工藝是否正確，以及切割參數設置是否正確。

以3MM椴木板為例：60W激光功率設備切割參數最佳為速度30.0；功率99.0；過高的速度或過低的功率會導致光斑處功率不足切割不透。

3.聚焦鏡片或反射鏡片不干凈

聚焦鏡片或反射鏡片上的臟污物會導致鏡片對激光燈反射或透射率下降，激光能量降低，影響雕刻效果。

4.空氣壓縮機儲水罐已滿

空氣壓縮機儲水裝置已到達最大值，導致失去干燥能力，排出的高壓空氣中濕度過大

• 在進行排水操作前請務必按照空氣壓縮機附帶說明書中步驟操作，斷電并排空儲氣罐中所有氣體

解決方法：排出空氣壓縮機儲水裝置中的水分

5.激光光路偏移

激光光路偏移，導致部分激光打在激光頭內部，導致激光能量下降。

6. 加工平臺不平整

平臺不平整，導致部分區域加工時無法正確對焦，使得材料切割發黑和切割不透

7.激光管壽命到達極限

激光管壽命已到達極限，導致出光功率下降

• 激光管壽命通常在出光2500-4000小時之間，具體壽命取決于實際使用工況

8.激光電源無法正常提供功率

激光電源提供給激光管的電流不夠，導致出光功率下降

解決方法：

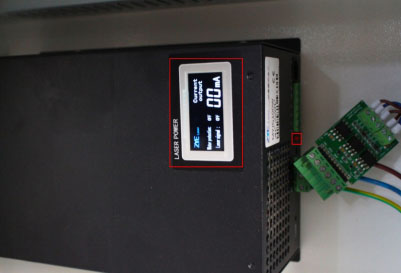

①把切割功率設置為99.9%對材料進行切割時觀察電流板

例子：80w的激光管電流正常應為20mA

A：電流正常：

激光管故障

B：電流不正常：

請按下列步驟繼續檢查

②電流不正常時檢查光耦

將光耦隔離拔掉，點擊紅色測試按鈕查看電流大小

A：電流恢復正常：

光耦隔離器故障

B：電流任然不正常：

激光電源或激光管故障
