By WAM Laser in Workshop
這是我提交給“發光競賽”的內容。

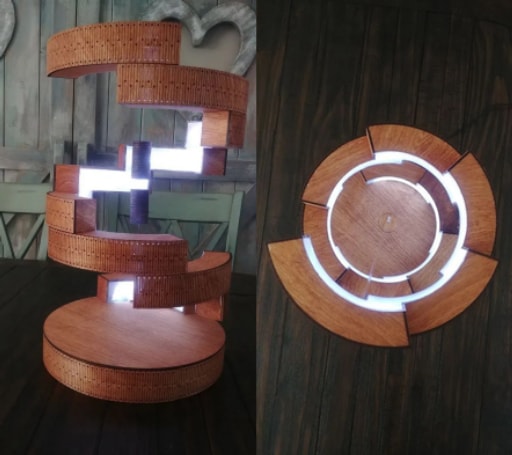

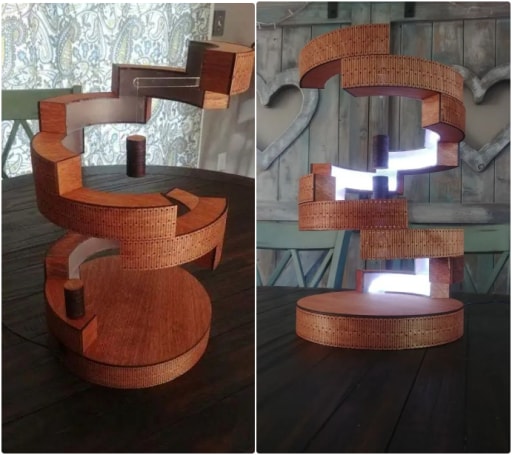

我是個激光專家，所以這是我設計的裝飾性激光切割燈的概念，它比我在競賽上看到的其他產品都要突出。最初，我受到“平衡燈”的啟發。它是一種非?？岬臒?，利用兩個被吸引的磁鐵的作用力將開關撥動，這兩個磁鐵既能工作又吸引人。
對此家伙的初步靈感表示敬意：激光切割平衡燈
耗材：
- 激光切割機
- 1/8英寸，波羅的海樺木
- 強力膠
- 25T85型微動開關或類似產品
- USB電纜和USB墻壁插座
- 烙鐵
- 釹磁鐵
- 釣魚線
- 0.030英寸x 24英寸x 47英寸天然聚丙烯啞光/啞光（散光器）
- 5V LED膠帶
零件切割需要用到激光切割機。
如果您沒有激光切割機，則可以使用您附近的切割服務來為您切割零件。
步驟1：繪制設計圖
在Fusion 360進行3D建模。

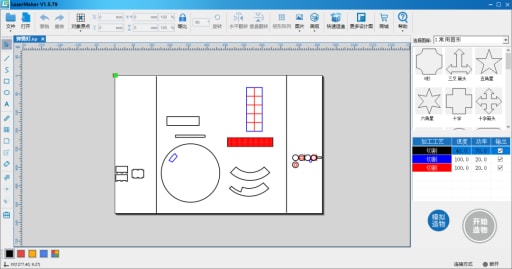

文末附設計圖（.lcp格式），可能須根據實際使用材料種類及尺寸進行修改后才可使用。
步驟2：切割和粘合線段

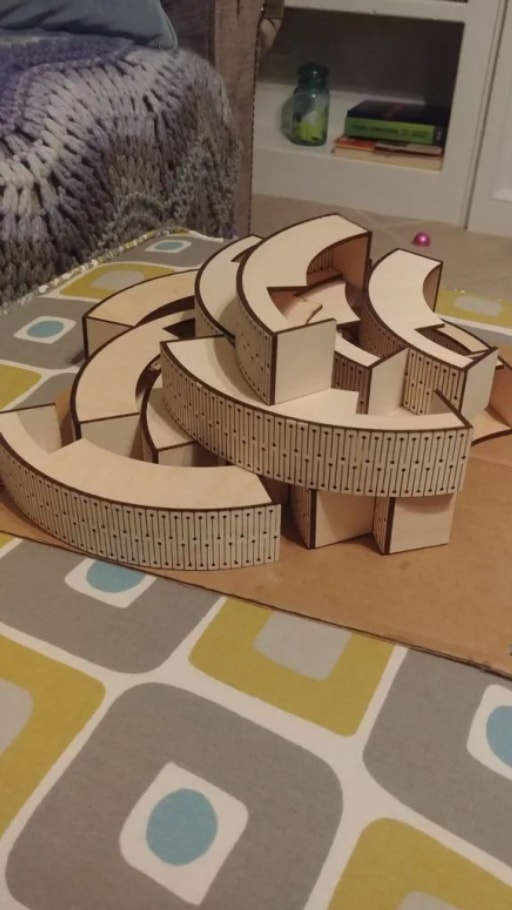

使用激光切割機從1/8英寸波羅的海樺木膠合板中切出10個片段。
請注意，在切割之前，我在木頭上放了blue painters（一種專業繪畫遮蔽膠帶），以防止在切割過程中煙灰/煙塵弄臟，并注意我所有的零件都用強力膠對接在一起。
步驟3：構造磁鐵支架

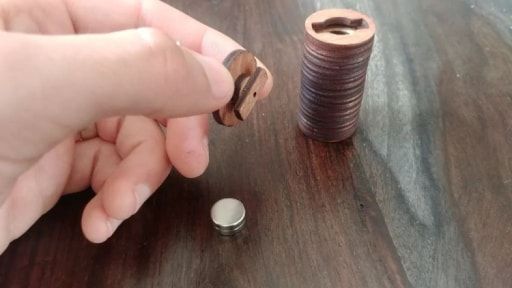

接下來，通過激光切割幾個磁盤來構建一個磁鐵支架。您可以使用眼型吊鉤簡化此操作，但是我想要一種非常離散的方式來懸掛圓柱體，并且不想看到任何會分散眼睛注意力的硬件。

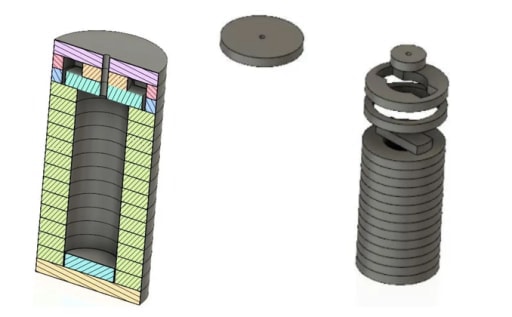

我的氣缸本質上是一個小箱鎖蓋機構。該圓柱體的直徑可100％縮放，因此非常容易修改高度/尺寸/等。可以將釣魚線擰入中心孔中，并通過將某些東西綁在蓋下方的一端來將其固定在適當?shù)奈恢?。圖片中顯示的磁鐵被粘在外殼內部的底部。
步驟4：染色

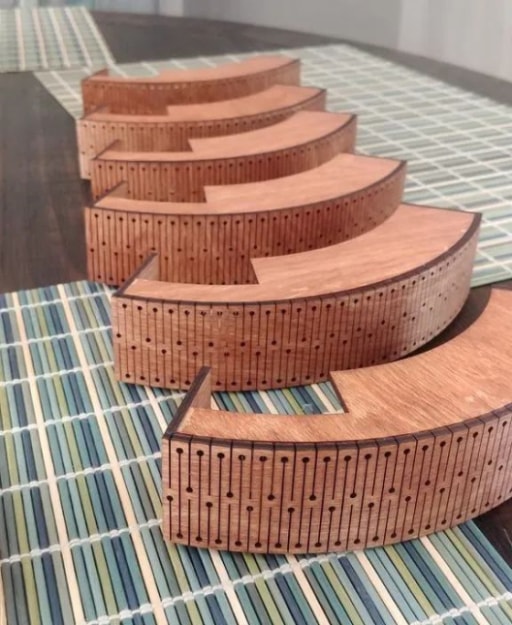

用您選擇的任何顏色的木材染色劑對線圈燈零件進行染色。之后再用聚氨酯類產品密封可能也是個好主意。您也可以選擇在激光切割之前進行染色。
步驟5：安裝和接線LED

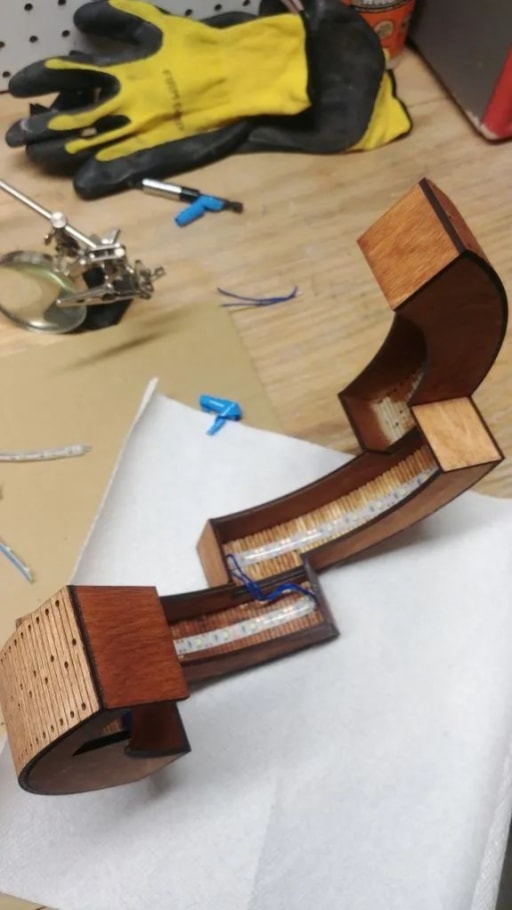

開始將您的結構件（我用超級膠水）粘在一起，同時逐漸貼上您的led膠帶。我還用強力膠珠在膠帶上釘了一些，以防LED膠帶的粘性隨著時間的推移而失效（便宜的LED膠帶肯定會）。您將在這里使用非常柔軟的電線。我起初使用堅硬的電線，發現在移動它以焊接時，LED膠帶會被拉起。您應該在粘貼過程中進行焊接，因?yàn)殡S著越來越多的線段粘合在一起，焊接難度將成倍增加。
我設計了輸入和輸出導線通過的插槽，以使每個輸出通道都完美對齊，因此在照明時，比例在美學上令人愉悅。
步驟6：連接散光器

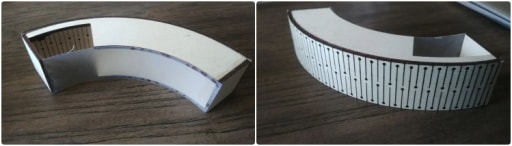

接下來，我們將膠粘在啞光的聚丙烯板（散光器）上。這里的圖片只是一個原型片段。但是，此時您將需要將多個段粘合在一起，因?yàn)槟枰L(fǎng)問上一步中安裝的led磁帶。

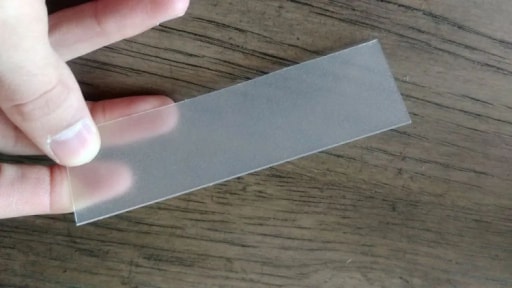

聚丙烯在激光切割機中非常容易融化，因此我決定用剪刀將其切割會更簡單。我認為矩形不會太難。我再次使用超級膠水，但是發現它并沒有留下痕跡，您仍然可以看到的最理想的外觀。
步驟7：安裝并連接微型開關
將微動開關臂直接安裝在底板上的針孔下方。如圖所示，剝開USB電纜并將其焊接到微型開關。您想對其進行布線，以便在拉動釣魚線時燈會亮起。可以將USB的另一端可以簡單地插入一個備用的手機充電插頭。
步驟8：總裝和收尾
最后，將彈簧組件粘到底板上。每段底板用膠粘在一起（每段90度）?；逵幸粋€(gè)導線輸出孔，該孔饋入第一線圈段。我后來的想法是，我沒有在USB電纜的端口中進行設計，而不得不手工剪裁，這并不理想。
零件是可以調整的，您可以掌握一切。想要更高點的？添加更多細節。直徑較??？將燈縮小一點？只要記住，光需要經過一些傳播才能正確擴散。
注：本文經翻譯并轉載，可能部分翻譯有誤，請諒解。
來源：https://www.instructables.com
