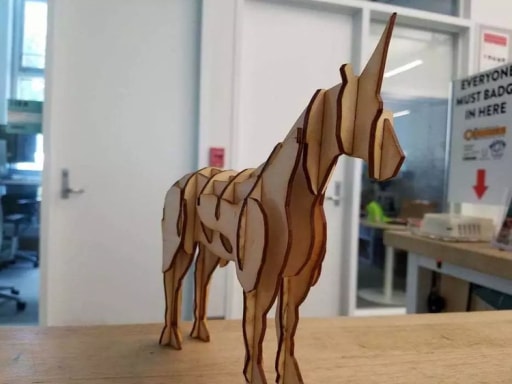

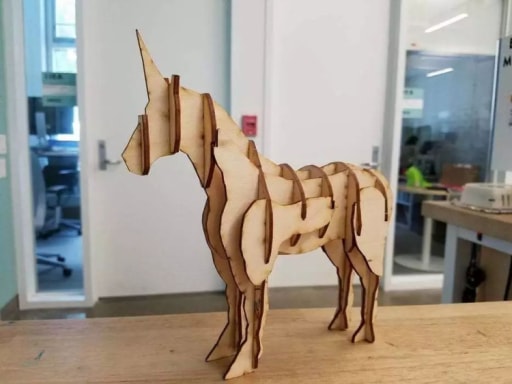

在本教程中，我們將使用2D零件制作3D獨角獸模型。這將是一個極好的禮物。
獨角獸是西方神話中代表祥瑞的神獸，則形如白馬，額前有一個螺旋角，代表高貴、高傲和純潔。
步驟1：材料和工具
工具：
本教程假定您具有激光切割機的使用權限和操作知識。由于每臺機器的軟件和界面都大不相同，因此我必須假設您知道如何操作將要使用的激光切割機。

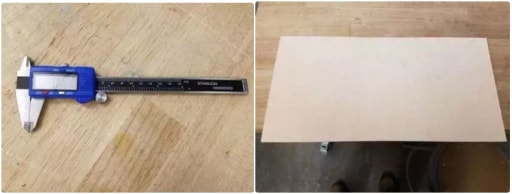

您還需要使用卡尺來測量木材的厚度，因?yàn)?/8英寸的木材很少是標稱厚度，通常是不可用的。您也可以使用常見的3mm厚度的木板，但是卡口大小需要您自行調整。
材料：
您將需要一張1/8“膠合板。設計區域適合大約12” x 14“的區域。我使用了從當?shù)匾患覙I(yè)余愛好商店買來的12” x24“樺木膠合板。
步驟2：準備材料和設計

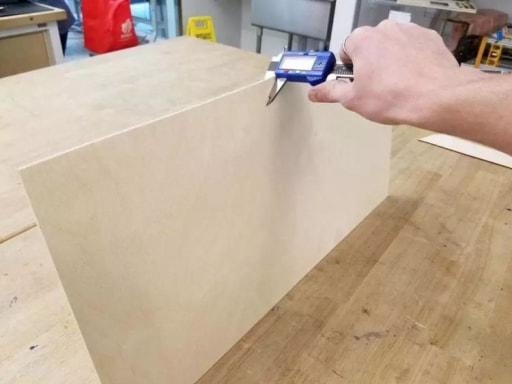

我選擇使用一塊厚度約為0.120英寸的廢膠合板。需要注意的是，膠合板的厚度決定了獨角獸的尺寸。
文末附有設計圖，可根據自己的需要以及材料的規格進行修改。
步驟3：激光切割
與文末提供的設計圖格式：lcp格式相匹配的設計軟件LaserMaker具有材料數據庫，您可以在其中選擇材料，然后設置對應的功率/速度/ ppi設置等。對于這一部分，我將假設您知道如何使用自己的激光切割機，因?yàn)椴煌吞?hào)的激光切割機差異很大。

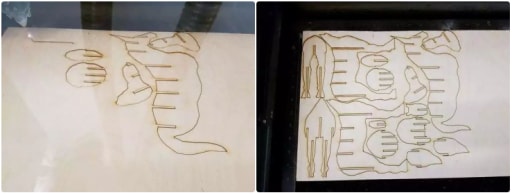

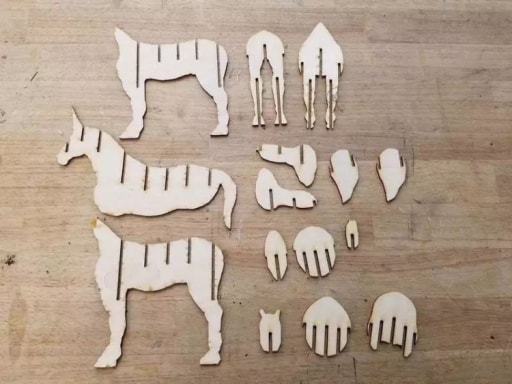

將提供的文件導入激光切割機中。切下碎片后，將它們?nèi)渴占饋?lái)并帶到工作臺上，在這里您可以組裝它們。
步驟4：組裝1

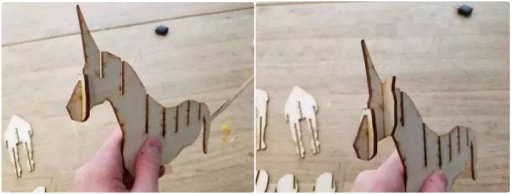

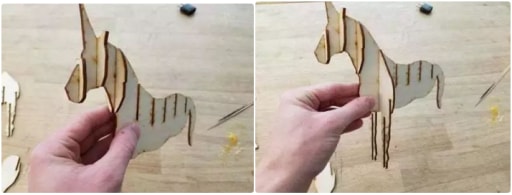

我發現組裝獨角獸的最簡單方法是從脊柱開始，或者從長尾巴開始，到身體。然后，從后腿開始，依次添加每個側面的部分，并向前擴展每個部分，如照片所示。插入所有8個十字形后，您應該擁有一個半成品獨角獸，看起來像本步驟最后一張照片中所示。
步驟5：組裝2

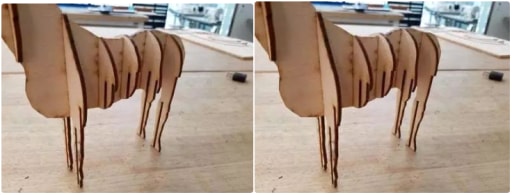

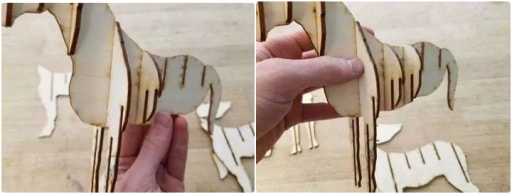

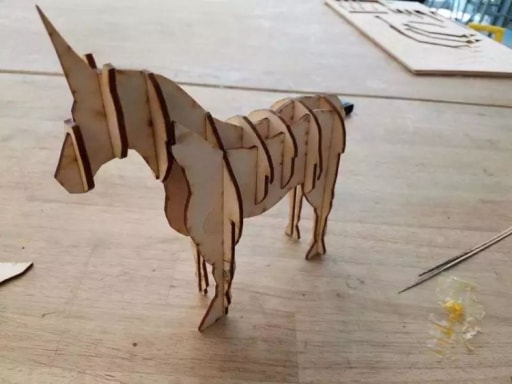

接下來，我們將獲取兩個有腿的身體連接部件，并將它們添加到模型中。由于這些將滑入其他5個部分，因此有時組裝它們可能會有些棘手。確保將零件嚴格垂直于側向零件，并且組裝正確。最后，如圖所示，在每側增加前肩和后髖關節。請記住，臀部和肩膀在同一層，但是是兩個獨立的部分。
步驟6：疑難排解
如果您無法將各個部分放在一起，或者它們太松散，則需要將整個文件進行縮放，然后再次嘗試切割。每種類型的激光都不同，您使用的設置可能與我使用的設置略有不同，從而導致卡口不同。這就是為什么碎片可能無法適當?shù)亟M合在一起的原因。如果碎片太松，請考慮按比例縮小文件，然后重試。同樣，如果碎片太緊且不能一起滑動，請按比例放大文件并再次切割。
