問題描述
控制面板不能控制激光頭前后移動
故障原因
1.旋轉軸開關被打開
設備旋轉軸和Y軸可以切換使用，如果啟動了旋轉軸開關，Y軸將自動停止工作
解決方法：
請檢查旋轉開關是否為開啟狀態，如旋轉開關被開啟，請關閉旋轉軸開關并重啟設備
- “O”為關閉狀態
- “-”為開啟狀態。
紅框：旋轉開關

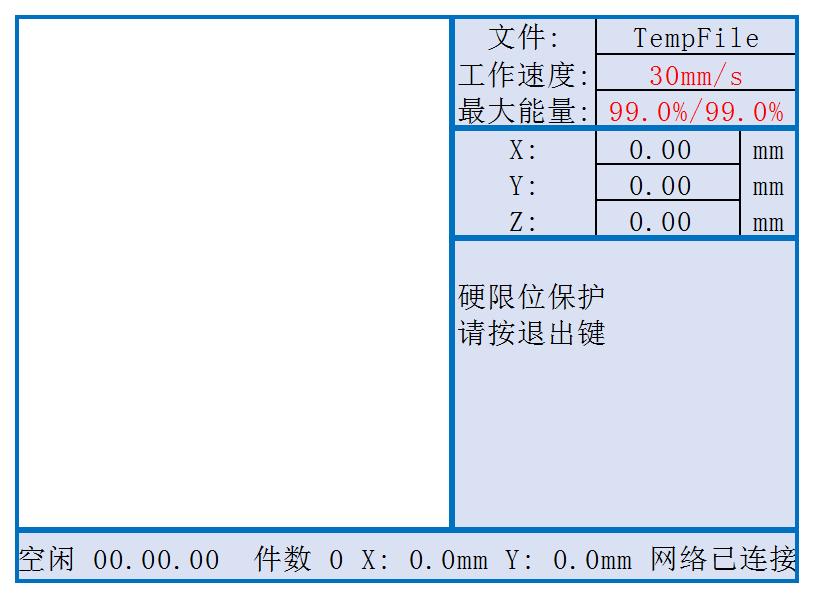

2.Y軸限位開關故障導致機器硬限位保護
3.Y軸限位開關故障導致機器無法正常復位
Y軸限位開關故障，機器啟動時復位不正常導致Y軸無法正常移動
4.Y軸電機插頭松動
Y軸電機插頭松動導致Y軸電機不工作
解決方法：請關閉機器電源，打開機器右上門板，檢查Y軸電機的接口是否連接正確，重新插拔Y軸電機接口，再開啟機器，檢查Y軸是否恢復工作
紅框：Y軸電機接口（位于機器后側門）
5.Y軸電機或驅動器故障
Y軸電機或驅動器故障導致Y軸電機不工作
解決方法：
①檢查Y軸驅動器是否故障
請打開機器右下門板，檢查下圖紅框位置Y軸驅動器上紅色ALM指示燈是否閃爍
紅框：Y軸驅動器接口及指示燈面板（位于機器右下側門）
A:紅色ALM指示燈常滅：
Y軸驅動器及電機正常
B:紅色ALM指示燈閃爍：
Y軸驅動檢測到故障，請關閉機器電源，調換兩驅動器所有連接線
②調換X/Y軸驅動器
調換X軸與Y軸驅動器確定具體故障部件
- 因設備型號不同，設備內部驅動器型號及位置可能不同，該視頻只做線束調換示范，具體驅動器位 置及型號以上方標注的驅動器為準
- 調換驅動器時請務必關閉設備電源
③開啟設備
X/Y軸驅動器調換完成后，請重新開啟機器，檢查系統復位是否正常
此時Y軸無法移動：
Y軸電機故障，需要更換Y軸電機
此時X軸無法移動：
檢查紅色ALM指示燈是否閃爍，若紅色ALM指示燈仍然閃爍則為該驅動器故障，請更換驅動器
附錄
拆卸Y軸電機及皮帶圈的操作步驟：
拆卸Y軸電機及皮帶圈的操作步驟：
