問題描述

控制面板不能控制激光頭左右移動

故障原因

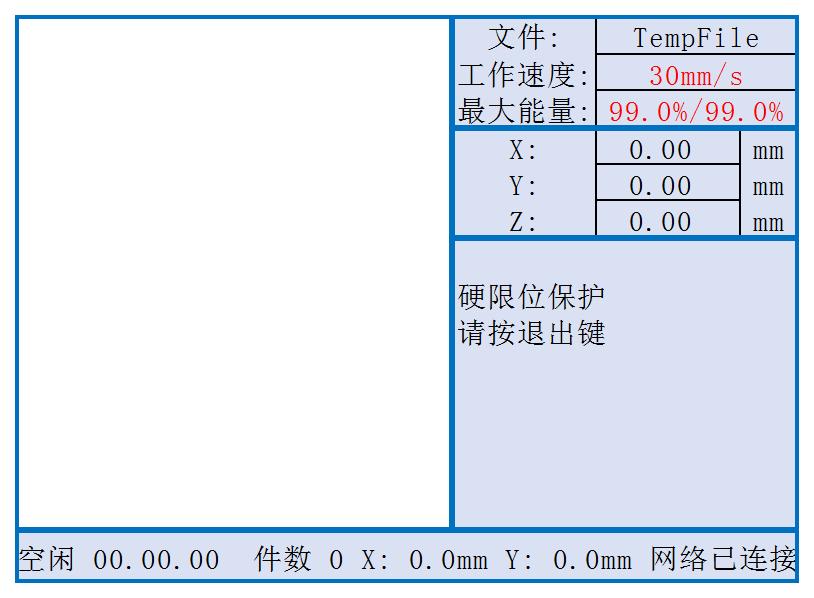

1.X軸限位開關故障導致機器硬限位保護

2.X軸限位開關故障導致機器無法正常復位

X軸限位開關故障，機器啟動時復位不正常導致X軸無法正常移動

3.X軸電機對插頭松動

X軸電機對插頭松動導致X軸電機不工作

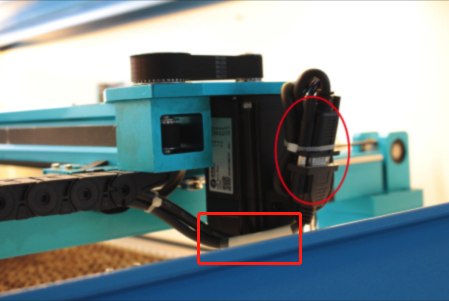

解決方法：請關閉機器電源，打開機器右上門板，檢查X軸電機的接口是否連接正確，重新插拔X軸電機接口，再開啟機器，檢查X軸是否恢復工作

4.X軸電機或驅動器故障

X軸電機或驅動器故障導致X軸電機不工作

解決方法：

①檢查X軸驅動器是否故障

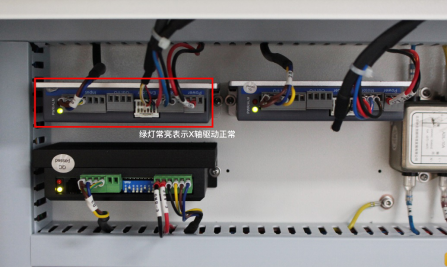

請打開機器右下門板，檢查下圖紅框位置X軸驅動器上紅色ALM指示燈是否閃爍

A:紅色ALM指示燈常滅：

X軸驅動器及電機正常

B:紅色ALM指示燈閃爍：

X軸驅動檢測到故障，請關閉機器電源，調換兩驅動器所有連接線

②調換X/Y軸驅動器

調換X軸與Y軸驅動器確定具體故障部件

• 因設備型號不同，設備內部驅動器型號及位置可能不同，該視頻只做線束調換示范，具體驅動器位 置及型號以上方標注的驅動器為準
• 調換驅動器時請務必關閉設備電源

③開啟設備

X/Y軸驅動器調換完成后，請重新開啟機器，檢查系統復位是否正常

A:此時X軸無法移動：

X軸電機故障，需要更換X軸電機

B:此時Y軸無法移動：

檢查紅色ALM指示燈是否閃爍，若紅色ALM指示燈仍然閃爍則為該驅動器故障，請更換驅動器

附錄

拆卸X軸電機及皮帶圈的操作步驟：

安裝X軸電機及皮帶圈的操作步驟：?
